Table de sortie avec refroidissement pour profilés aluminium
Fourchette de prix indicative
40 000–80 000 EUR (EXW)
Fourchette indicative — invitation à négocier, pas une offre ferme. Vérifié: 2026-07-18.

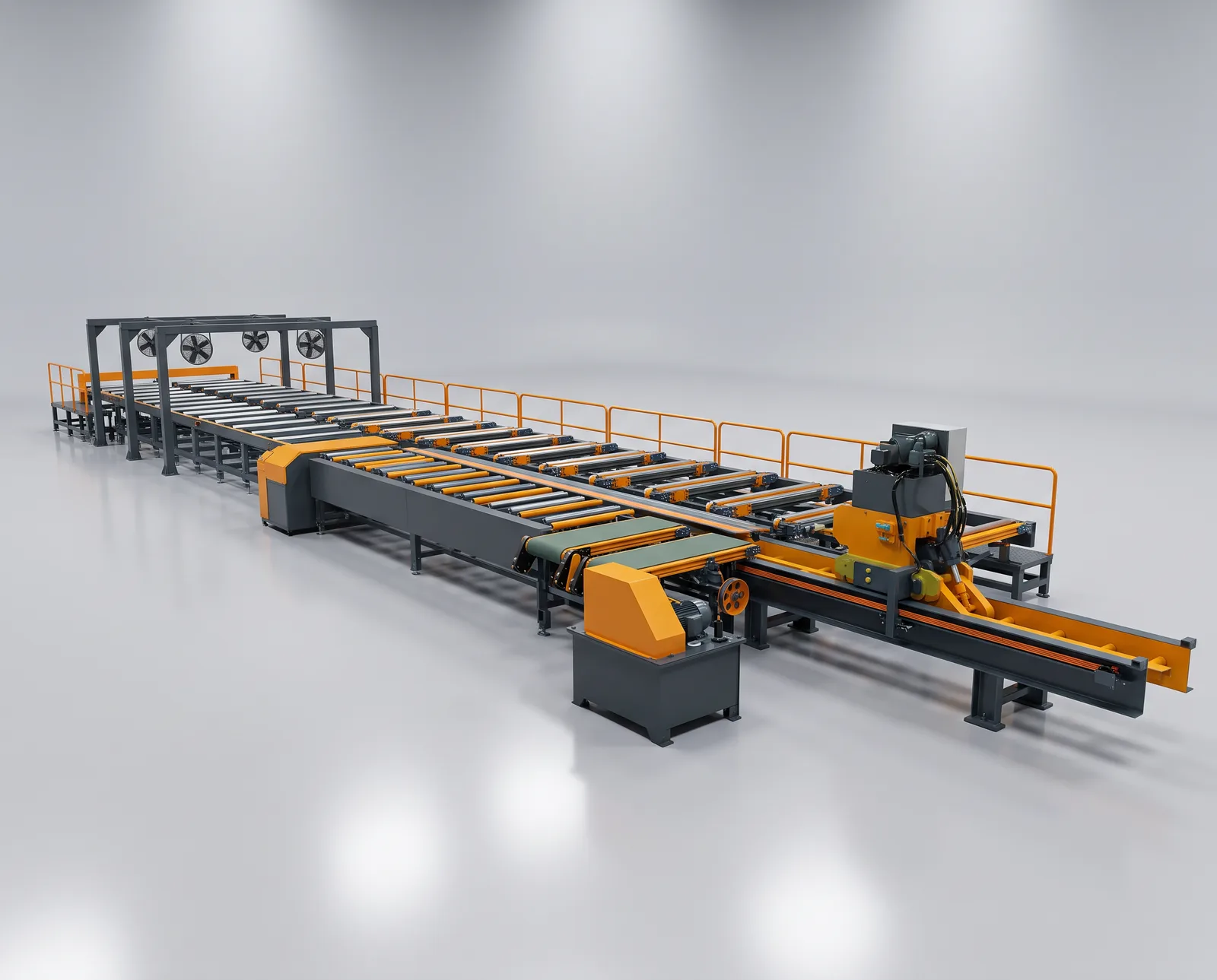

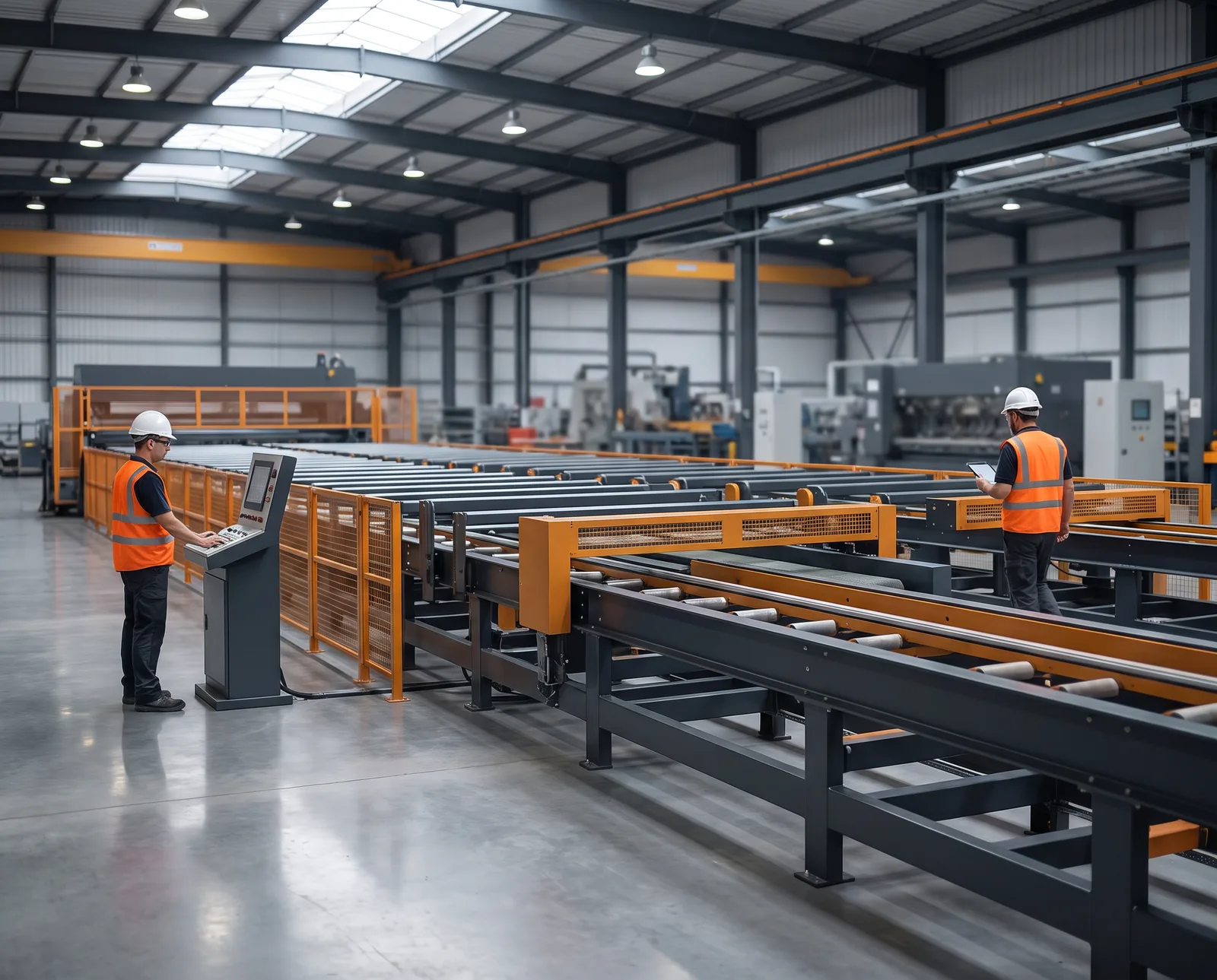

Entre la presse et le four de vieillissement, le profilé doit être réceptionné, refroidi, redressé par étirage et coupé à longueur commerciale — c'est exactement le rôle du système de tables de sortie. Nous livrons la chaîne complète : table initiale avec refroidissement (ventilateurs ou bac de trempe à l'eau, en acier ou en inox), table de sortie, table de transfert à bandes feutre et rouleaux entraînés par chaîne, table de refroidissement, table de stockage, banc d'étirage en version un ou deux postes avec force de traction réglable, et scie automatique de finition avec réglage des longueurs sur écran tactile et aspiration des copeaux. Un automate PLC avec écran HMI pilote l'ensemble, synchronisé avec le cycle de la presse.
La construction suit l'échelle de la production : pour les presses plus modestes, l'exécution à bandes suffit ; pour les grandes presses, la version chaîne + bandes feutre transporte les profilés lourds sans marquer leur surface. Les surfaces de contact sont garnies de feutre résistant à la température (qualités PBO/Kevlar en option — que nous fournissons aussi comme consommables). Un détail que nous exigeons de chaque entreprise de dallage : la chaîne entière se met à niveau dans une tolérance de 1 mm, car un profilé à paroi de 1,2 mm ne pardonne aucun décrochement entre les tables. Le choix entre refroidissement à l'air et trempe à l'eau dépend de vos alliages et des propriétés mécaniques visées — nous vous conseillons lors de la configuration.
Ce n'est pas un produit sur étagère : la longueur et la largeur de chaque section se dimensionnent selon le tonnage de la presse, la longueur des profilés et la surface disponible dans votre hall, et le plan d'implantation est offert. Le fabricant compte des installations de référence de ce système, notamment en Corée du Sud. L'idéal reste de commander la table en même temps que la presse d'extrusion et le four de vieillissement : un seul planning, une seule FAT, des machines accordées entre elles. Nous livrons toutefois aussi des systèmes pour presses existantes — les dimensions de la ligne et le tonnage suffisent. Pour situer cet investissement dans le budget global d'un atelier, consultez notre guide.
Caractéristiques techniques
| Étendue de la fourniture | table initiale avec refroidissement, table de sortie, transfert, table de refroidissement, stockage, banc d'étirage, scie de finition |
|---|---|
| Refroidissement | ventilateurs (air) ou bac de trempe à l'eau — acier / inox |
| Convoyage des profilés | bandes feutre + rouleaux entraînés par chaîne |
| Exécution | à bandes (petites presses) / chaîne + bandes (grandes presses) |
| Banc d'étirage | 1 ou 2 postes, force de traction réglable |
| Scie de finition | automatique, réglage des longueurs sur écran, aspiration des copeaux |
| Tolérance de mise à niveau | 1 mm sur toute la longueur de la chaîne |
| Commande | PLC + écran HMI, synchronisation avec la presse |
Statut CE
CE : la machine nécessite une mise en conformité UE — nous organisons le devis de mise en conformité
System w standardzie fabrycznym wymaga dostosowania do wymogów UE — przede wszystkim osłon i obwodów bezpieczeństwa w strefie piły i naciągarki. Zakres i koszt dostosowania podajemy wprost w ofercie.
→ Notre méthodeConditions de transaction
- Délai de fabrication: 10–16 sem.
Applications
Réception, refroidissement, redressage par étirage et coupe à longueur des profilés derrière les presses d'extrusion — des petites presses de 500–600 t aux grandes machines pour profilés industriels ; profilés architecturaux, de menuiserie et de construction aux longueurs commerciales.
Pour qui
Extrudeurs constituant une nouvelle ligne d'extrusion ; ateliers remplaçant la manutention manuelle des profilés par un système automatique ; entreprises modernisant des tables usées derrière une presse existante.
Questions fréquentes
Combien coûte une table de sortie avec refroidissement ?
À titre indicatif, 40–80 k€ EXW selon la longueur des sections, le type de refroidissement (air ou trempe à l'eau), la version du banc d'étirage et de la scie. Le système étant dimensionné individuellement, le devis exact suit la communication du tonnage de votre presse, de la longueur des profilés et du plan du hall — mais la fourchette affichée sur cette page est publique et réaliste.
Exécution à bandes ou à chaîne ?
La version à bandes, moins chère, suffit pour les petites presses ; la version chaîne + bandes feutre transporte les profilés lourds des grandes presses sans déformation ni marques de surface. Le tonnage de la presse et le poids au mètre linéaire du profilé tranchent — nous dimensionnons lors de la configuration.
Puis-je commander le système pour ma presse existante ?
Oui. Transmettez-nous le tonnage et le cycle de la presse, la longueur des profilés et les dimensions du hall — nous préparons gratuitement le plan d'implantation. Une condition matérielle : un dallage permettant de mettre la chaîne à niveau dans une tolérance de 1 mm.
Qu'en est-il du marquage CE ?
Le système en standard usine nécessite une mise en conformité avec les exigences européennes — principalement des protecteurs et circuits de sécurité dans les zones de la scie et du banc d'étirage. Nous détaillons l'étendue et le coût de cette adaptation dans l'offre, au lieu de promettre un « CE compris ».
